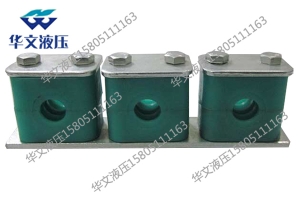

塑料管夾在冷卻塔係統中的適用性分析

一、冷卻塔係統環境特點與管夾功能要求

冷卻塔作為工業循環水係統的關鍵設備，其工作環境對管道固定元件提出了特殊要求：

1. 典型工況條件

溫度變化：水溫波動範圍通常為20-60℃，峰值可達80℃

化學環境：含氯水、緩蝕劑、殺菌劑等化學物質作用

濕度水平：相對濕度長期>90%，局部可達飽和狀態

機械振動：水泵引起的管道振動加速度0.5-2.5m/s²

紫外線照射：戶外部分年紫外輻射量約120kLy

2. 管夾核心功能需求

耐腐蝕性：抵抗水汽和化學藥劑侵蝕

結構穩定性：在溫度變化下保持夾持力

抗疲勞性：承受長期振動不失效

絕緣性能：避免電化學腐蝕

安裝便捷性：適應不同管徑調整

二、塑料與金屬管夾對比分析

1. 性能對比

指標    塑料管夾(PP)    不鏽鋼304管夾    鍍鋅鋼管夾

耐氯腐蝕    ★★★★★    ★★★☆☆    ★★☆☆☆

減振效果    ★★★★☆    ★★☆☆☆    ★★☆☆☆

安裝便捷性    ★★★★☆    ★★★☆☆    ★★★☆☆

惡劣溫度適應性    ★★★☆☆    ★★★★★    ★★★★☆

使用壽命    8-12年    5-8年    3-5年

2. 經濟性對比(以DN100管夾為例)

類型    單價(元)    安裝成本    維護周期    10年總成本

PP塑料    35    低    免維護    350

304不鏽鋼    120    中    5年檢查    840

鍍鋅鋼    65    中    2年更換    975

三、塑料管夾在冷卻塔係統的適用場景

1. 建議使用場景

低溫區域：回水管路(水溫<45℃)

化學處理段：加藥裝置附近管道

振動敏感區：接近水泵的管道減振

絕緣要求段：電氣設備附近管道

輕載管道：DN≤300的PP/FRP管道

2. 慎用場景

高溫出水主管：水溫持續>65℃

大管徑管道：DN>400的金屬管道

機械衝擊區：檢修通道附近

防火要求區：需UL94 V0認證

四、塑料管夾選型技術要點

1. 結構設計選擇

全包圍式：抗振動性能更優

帶橡膠襯墊：增加摩擦力(μ≥0.4)

可調徑設計：適應±10%管徑公差

防火型號：通過UL94 V2以上認證

2. 負載能力計算

基本公式：

text

W = (π²EI)/(KL)²

其中：

W：允許載荷(N)

E：材料彈性模量(PP約1.5GPa)

I：截麵慣性矩(mm⁴)

K：長度係數(固定端取0.5)

L：支撐間距(mm)

實例計算：

DN150管道，間距2m，PVDF管夾：

text

I ≈ 6.8×10⁴mm⁴

W ≈ (3.14²×1.5×10³×6.8×10⁴)/(0.5×2000)² ≈ 1000N

滿足一般冷卻塔管道要求(安全係數取3)

五、安裝與維護規範

1. 安裝技術要求

間距設置：

管徑(mm)    最大間距(m)

≤80    1.8

100-200    2.5

250-400    3.2

緊固扭矩：

M8螺栓：12-15N·m

M10螺栓：20-25N·m

使用扭矩扳手分兩次擰緊

2. 維護檢查要點

年度檢查：

襯墊磨損情況(厚度減少<30%)

螺栓緊固度(扭矩下降<20%)

材料老化跡象(變色、脆化)

特殊檢查：

地震後

係統改造後

異常振動發生時

六、典型故障模式與對策

1. 常見故障分析

故障現象    主要原因    解決方案

管夾斷裂    材料蠕變/紫外老化    更換為PVDF或玻璃鋼管夾

管道滑動    襯墊磨損/緊固不足    增加防滑紋襯墊/重新緊固

螺栓腐蝕    材料滲透性導致    改用316不鏽鋼螺栓

變形鬆動    溫度超過材料承受範圍    改用金屬管夾或降溫處理

2. 改進案例

某電廠冷卻塔係統改造：

原鍍鋅鋼管夾：3年鏽蝕更換率100%

改用PP管夾+316螺栓：

6年無故障運行

維護成本降低70%

管道振動降低40%

八、行業標準與認證要求

1. 適用標準

ASTM D638：塑料拉伸性能測試

ISO 9001：質量管理體係

UL 94：塑料燃燒性能

MIL-STD-167：振動測試標準

2. 認證建議

NSF/ANSI 61：飲用水係統認證

CE認證：歐盟市場準入

ROHS檢測：有害物質控製

九、經濟效益分析

1. 成本比較(以200米管道計)

項目    塑料管夾    不鏽鋼管夾

初期投資    1.2萬元    4.8萬元

10年維護費    0.3萬元    1.5萬元

更換成本    0萬元    0.8萬元

總成本    1.5萬元    7.1萬元

2. 投資回收期

通常1.5-2年可收回差價成本

生命周期成本降低60%以上

十、結論與建議

1. 適用性結論

塑料管夾在大多數冷卻塔係統中表現出良好適用性，特別是：

中小管徑(DN≤300)管道

水溫<60℃的常規工況

高腐蝕性環境

減振降噪要求高的部位

2. 選型建議

優先選擇：PVDF或玻纖增強PP材質

結構優選：全包圍式帶橡膠襯墊設計

配套部件：采用316不鏽鋼緊固件

認證要求：至少符合UL94 V2和NSF61標準

3. 應用注意事項

高溫區域需進行熱變形校核

大管徑管道應配合金屬支架使用

定期檢查螺栓緊固狀態

避免與有機溶劑接觸

綜合來看，在合理選型和規範安裝前提下，塑料管夾是冷卻塔係統管道固定的經濟解決方案，尤其適合對腐蝕防護要求嚴格的場合。建議工程設計中根據具體工況參數進行詳細計算，並優先選擇經過工程驗證的產品。
